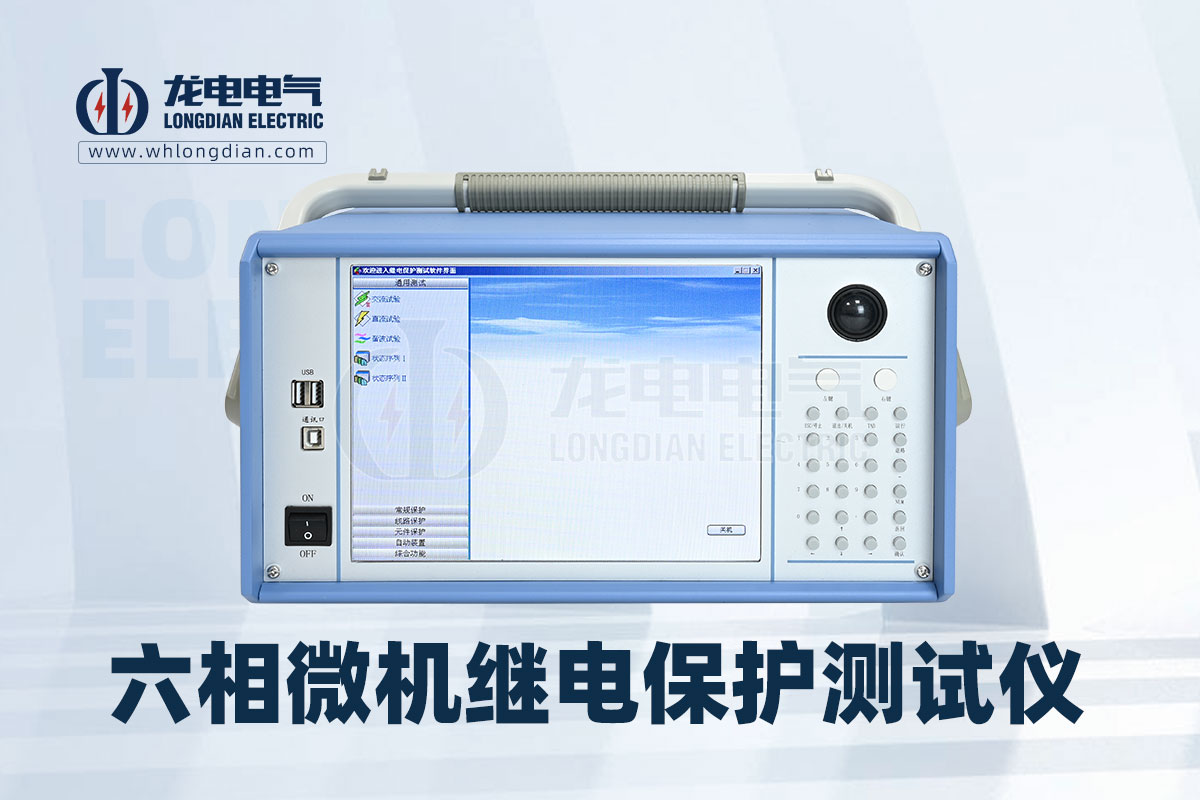

六相微機型繼電保護測試儀主要用于測試和校驗電力系統中各種繼電保護裝置的動作特性和功能。下面以武漢龍電電氣研發生產的LDJB-712六相微機型繼電保護測試儀來介紹儀器如何操作使用

① 開機步驟

連接電源：將測試儀電源線插入AC220V電源插座上，檢查接線，確認無誤后分別打開測試儀電源，以及外接計算機電源。

選擇啟動方式：稍等片刻后將進入選擇啟動方式界面，提供三種選項：

選擇1：直接啟動Windows操作系統，再進入“繼?！避浖鹘缑?。

選擇2：將進入自動恢復Windows操作系統的工作。此過程大約需要4分鐘，完成后再進入選擇啟動方式界面。本選項主要用于操作系統損壞后無法正常啟動Windows系統時，使Windows操作系統恢復到出廠狀態。注意自動恢復并不會丟失用戶以前的試驗報告等數據。

選擇3：將進入DOS狀態，主要用于廠方人員調試使用。

選定啟動方式：在五秒內通過1.2.3數字鍵或上下鍵選定啟動方式。如果超時，系統將自動進入選擇1。

② 關機步驟

關閉操作系統：關機時請勿直接關閉面板電源開關，應先關閉計算機的Windows操作系統，等待屏幕上提示可以安全關機時，再關電源開關。

退出功能測試模塊：使用軌跡球鼠標或外接鼠標移動主界面上的鼠標，或按裝置面板上的“退出”鍵來退出各個功能試驗單元，回到主界面后，再按“退出”鍵，屏幕上會彈出確認對話窗口。

確認關機：需關機請選“確定”鍵，不關機請選“取消”鍵。確認后，當屏幕出現“現在可以關閉電源了”的字樣后，再關閉面板上電源開關，實現安全關機。也可直接利用操作系統的“開始”菜單關機。

③ 操作模式和變量控制

手動方式：各變量的變化完全由手動控制，手動按一下工具條上的“+”或“-”鍵或者鍵盤上的“↓”或“↑”鍵，各變量將加、減一個步長量。保護動作時，測試儀發出“嘀”聲，并記錄下所需記錄的動作值。如果還需要測保護的返回值，這時反方向減小或增加變量至保護接點返回，裝置“嘀”聲消失，記錄下所需記錄的返回值，并自動計算出返回系數。

半自動方式：該方式下，當選擇“遞增”或“遞減”時，開始試驗后各變量將自動按步長遞增或遞減，增減的時間間隔可以設定。當保護動作時，測試儀自動記錄所需記錄的量并維持輸出但暫停變化，同時彈出一對話框，請求給定下一步的變化方向是“增加”、“減小”還是直接“停止”試驗。

全自動方式：該方式下，當選擇“遞增”或“遞減”時，開始試驗后各變量將自動按步長遞增或遞減，增減的時間間隔可以設定。當保護動作時，自動記錄所需記錄的量。如果已選“僅測接點動作”，裝置測得動作值后將自動停止試驗；如果選擇“測動作值和返回值”，在測得動作值后，裝置將自動轉換方向反向變化變各量，直到裝置接點返回，從而測量出返回值，記錄下返回值并計算返回系數。

④ 短路計算和功率顯示

短路計算按鈕：用于計算短路參數和設置故障類型。點擊該按鈕可以打開短路計算對話框，輸入相關參數以模擬不同的短路情況并進行測試。

同步指示器和功率顯示界面：在“交流試驗”模塊中，可以在試驗期間打開同步指示器直觀地觀察試驗的進行。同時可以在試驗期間打開功率顯示界面對比測試儀實際輸出的功率與現場表計測量的功率。

⑤ 其他功能按鈕和設置

數據復歸按鈕：用于將參數恢復到試驗前的初始值，能極大地方便于多次重復性試驗。

打開試驗報告按鈕：用于保存和打印試驗結果。

矢量圖按鈕：用于放大和縮小電流電壓矢量圖的顯示。

恢復出廠參數設置按鈕：點擊該按鈕能將界面上的各個試驗參數恢復到出廠的默認設置狀態。

切換到序分量輸出按鈕：通過點擊此按鈕能切換到專門的序分量測試界面。

對稱輸出按鈕：此按鈕的作用是使電流電壓量按對稱輸出。

開入量和時間參量設置：包括故障前延時、測試間斷時間和重合閘最大延時等參數的設置。

觸發故障方式選擇：可以選擇時間控制、按鍵觸發、開入c觸發以及GPS觸發四種方式。

零序補償系數設置：提供了KL、Kr/Kx、Z0/Z1共三種表達方式。

GPS控制試驗按鈕：可以通過GPS進行控制模擬雙電源線路兩側保護的同時同步試驗。
