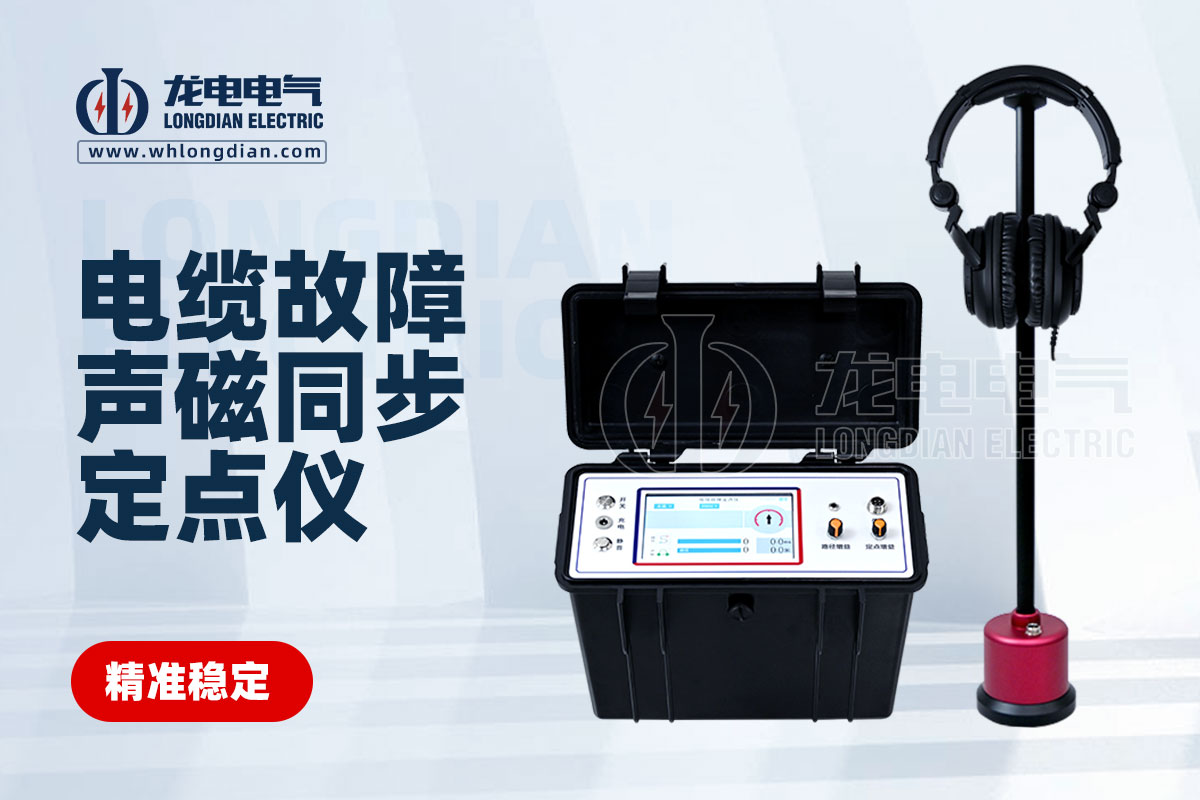

電纜故障聲磁同步定位儀用于通過探測電纜故障時產生的聲學信號與磁學信號，并對二者進行同步分析處理，從而精準定位電纜故障發生的位置，助力電力系統及各類電纜網絡的故障排查與維修工作。

① 明確自身需求

◆ 應用場景：

首先要確定儀器主要應用于哪種類型的電纜系統。是用于城市供電網絡中的高壓電纜故障檢測，還是針對工廠內的低壓電纜，亦或是通信電纜等其他領域的電纜故障排查。不同的電纜所處環境不同，故障特點也有所差異，例如高壓電纜故障可能涉及更復雜的電氣特性和更嚴格的安全要求，相應地就需要定位儀在檢測高壓環境下產生的故障信號時具備更高的準確性和穩定性。

◆ 檢測精度要求：

根據實際工作的精細程度需求來考量精度。如果是對大型電網中長距離電纜進行故障定位，可能對定位精度要求相對較低，但誤差范圍也需要控制在合理區間，比如誤差在幾米以內；而對于一些在狹小空間、關鍵設備連接的短電纜故障檢測，往往需要更高的精度，甚至要精確到幾十厘米以內，這時就需要重點關注那些具備高精度定位功能的儀器。

② 關鍵技術參數考察

◆ 聲學性能參數：

聲學傳感器靈敏度：高靈敏度的傳感器能夠更有效地捕捉到故障點產生的微弱聲波信號。例如，優質的壓電式聲學傳感器在接收聲音信號時，能將極細微的振動轉化為可識別的電信號，其靈敏度指標通常會以分貝（dB）為單位進行衡量，數值越高，表示對微弱聲音的捕捉能力越強。

聲學信號頻率范圍：電纜故障產生的聲學信號涵蓋一定的頻率范圍，好的定位儀應能覆蓋較寬且合理的頻率區間，一般來說從幾十赫茲到幾十千赫茲，以確保各種不同類型故障產生的聲音信號都能被準確檢測到，避免因頻率覆蓋不足而遺漏重要信號。

聲學信號分辨率：它關乎對不同聲學特征區分的能力，高分辨率可以更清晰地分辨出相鄰兩個故障點或者不同故障類型所產生聲音信號的細微差別，有助于精準判斷故障位置和情況。

◆ 磁學性能參數：

磁場傳感器精度：磁場傳感器的精度直接影響對故障點磁學信號的測量準確性。比如感應線圈式磁場傳感器，其對磁場強度、磁脈沖變化等的測量精度越高，越能精確反映故障點周圍磁場的真實變化情況，進而為準確計算故障位置提供可靠依據，精度通常以特斯拉（T）等單位衡量的誤差范圍來體現。

磁學信號檢測范圍：需要考慮儀器能夠檢測到的磁場強度范圍，不同電纜故障產生的磁學信號強度有別，合適的檢測范圍能保證無論是微弱還是較強的磁信號都能被有效捕捉，像有的儀器可檢測的磁場強度范圍從微特斯拉到毫特斯拉級別，以適應多樣化的故障場景。

磁學信號響應時間：快速的響應時間意味著儀器能及時捕捉到故障瞬間產生的磁脈沖信號，對于一些間歇性、瞬間性的故障檢測尤為重要，響應時間通常以毫秒為單位，越短越好。

聲磁同步性能參數：

時間同步精度：聲磁同步定位的關鍵在于精確記錄聲學信號和磁學信號到達傳感器的時間差，時間同步精度越高，計算出的故障點位置就越準確。例如，先進的定位儀時間同步精度可以達到微秒（μs）級，能極大地減少因時間測量誤差導致的定位偏差。

定位算法準確性：儀器內置的用于根據聲磁信號特征及時間差等來計算故障位置的算法至關重要。成熟、先進的定位算法能夠綜合考慮多種復雜因素，如不同介質中信號傳播速度變化等，從而給出更精準的故障點坐標，在選購時可了解其采用的算法是否經過大量實踐驗證以及具有良好的口碑。

③ 易用性與操作便捷性

操作界面：
清晰、簡潔且直觀的操作界面可以讓使用者快速上手，無需復雜的培訓就能進行檢測操作。例如，采用觸控式屏幕，有明確的功能菜單分區，如信號采集、分析、定位等功能一目了然，方便工作人員在現場快速進行各項設置和獲取檢測結果。

便攜性：
考慮到很多電纜故障檢測工作需要在戶外、井下等不同的現場環境進行，儀器的便攜性很重要。重量輕、體積小巧且便于攜帶的定位儀更利于工作人員隨時隨地開展檢測工作，比如一些手持式的設計，整體重量控制在幾公斤以內，方便單人攜帶和操作。

數據處理與存儲功能：
好的儀器能夠?qū)Σ杉降穆晫W(xué)、磁學信號數據進行快速處理，例如實時進行濾波、放大、分析等操作，并且可以方便地存儲檢測數據，便于后續查看、對比以及生成檢測報告等。有的儀器支持大容量存儲，可通過 USB 等接口方便地將數據傳輸?shù)诫娔X端進行進一步分析。
